| الاسم التجاري: | TSTY |
| رقم الطراز: | إس سي (ب) 13 |
| السعر: | $1,000.00 - $1,100.00/units |
| Packaging Details: | التعبئة الخشبية. |

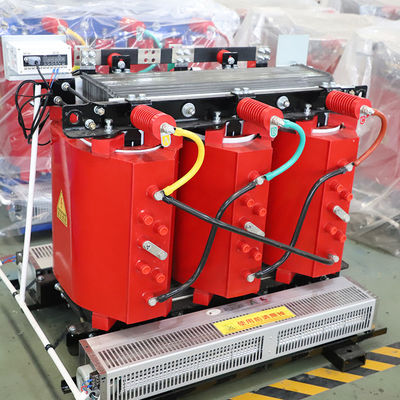

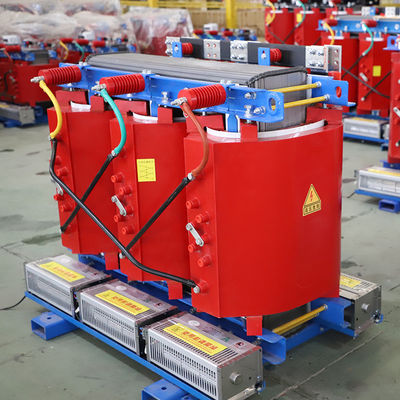

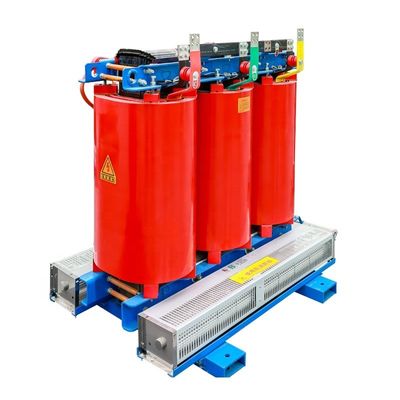

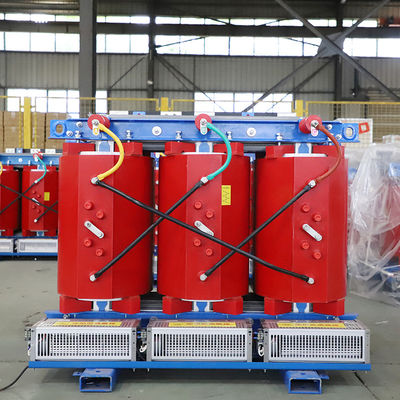

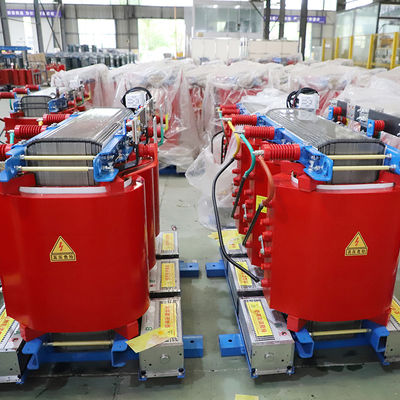

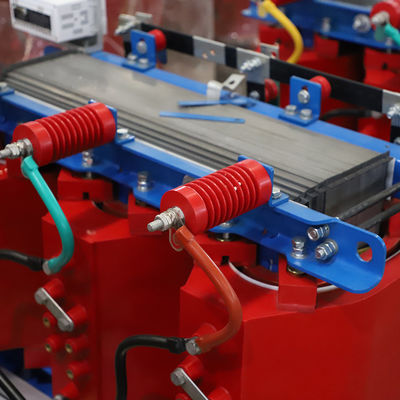

محول ثلاثي المراحل من النوع الجاف 10.5/0.4kv 2000 KVA محول الطاقة الجافة SC ((B) 13 TOROIDAL النحاس / الألومنيوم الخشبية TSTY
لا يتم غمر قلب المحولات والملفات في زيت العزل. تنقسم طرق التبريد إلى تبريد الهواء الطبيعي (AN) وتبريد الهواء القسري (AF).عندما تبرد الهواء الطبيعي، يمكن أن يعمل المحول بشكل مستمر لفترة طويلة تحت السعة الاسمية. عند تبريد الهواء القسري ، يمكن زيادة قدرة الناتج للمحول بنسبة 50٪ في وقت قصير.مناسبة لعملية الإفراط في الحمل المتقطع أو عملية الإفراط في الحوادث الطارئة؛ بسبب الزيادة الكبيرة في خسارة الحمل وجهد المعوقة أثناء الإفراط في الحمل ، فهي في حالة تشغيل غير اقتصادية ، لذلك لا ينبغي الاحتفاظ بها في عملية الإفراط في الحمل لفترة طويلة.
محول الطاقة الجافة هو واحد من المعدات الهامة في نظام إمدادات الطاقة وتوزيع الشركات الصناعية والتعدين والمباني المدنية.
تطبيق محولات النوع الجاف ثلاثي المراحل:
مناسبة بشكل خاص للأماكن الهامة مثل شبكات الكهرباء الحضرية، المباني العالية، مراكز الأعمال، المسارح، المستشفيات، الفنادق، الأنفاق، مترو الأنفاق، محطات الطاقة تحت الأرض، المحطات، الموانئ،المطارات، محطات فرعية مجتمعة، الخ.
خصائص المحول من النوع الجاف ثلاثي المراحل:
وبما أن الراتنج الايبوكسي هو مادة عازلة صلبة غير قابلة للاشتعال، وقابلة للاشتعال، وقابلة للاطفاء الذاتية، آمنة ونظيفة، فإن المحولات الجافة المصبوبة من الراتنج الايبوكسي خالية من الزيت وغير قابلة للاشتعال،ولديها خسارة تشغيلية منخفضة، مقاومة قوية للدائرة القصيرة، أقل من أعمال الصيانة، وكفاءة عمل عالية، وحجم صغير وضوضاء منخفضة.غالبًا ما يستخدم في الأماكن ذات المتطلبات العالية للأداء مثل الوقاية من الحرائق وحماية الانفجارات ، ولديه الخصائص العملية التالية:
1.إنه آمن، مضاد للحريق، خال من التلوث، ويمكن تشغيلها مباشرة في مركز الحمل
2قوة ميكانيكية عالية، مقاومة قوية للدائرة القصيرة، تفريغ جزئي صغير، استقرار حراري جيد، موثوقية عالية وطول عمر الخدمة;
3خسارة منخفضة، ضوضاء منخفضة، تأثير واضح لتوفير الطاقة، خالية من الصيانة.
4أداء جيد في إبعاد الحرارة، القدرة الكبيرة على الإفراط، ويمكن زيادة طاقة التشغيل في وقت قصير عند تبريد الهواء القسري؛
5مقاومة جيدة للرطوبة;
6يمكن تجهيز محولات النوع الجاف بنظام كامل للكشف عن درجة الحرارة وحمايةباستخدام نظام التحكم في درجة حرارة الإشارة الذكية ، يمكن أن يكتشف ويعرض تلقائيًا درجات حرارة التشغيل ذات الصلة للفواصل الثلاثة ،يمكن أن تبدأ تلقائيًا وتوقف المروحة، ولديها وظائف مثل الإنذارات والحركات. يمكن تثبيت واجهة الاتصال IS485 لتحقيق الكشف اللاسلكي والإدارة الذكية.
7الحجم الصغير، الوزن الخفيف، مساحة أقل وتكلفة تركيب منخفضة.
معيار المحولات ذات النوع الجاف من ثلاث مراحل:
IEC60076، GB/T109411، GB/T17211.
محول من نوع جاف ثلاثي المراحل البيئة المطبقة:
1.0-40 (°C) ، الرطوبة النسبية < 70%؛
2الارتفاع: لا يزيد عن 2500 متر
3تجنب المطر، الرطوبة، درجة الحرارة العالية، الحرارة العالية أو أشعة الشمس المباشرة.
4.منع العمل في أماكن يكون فيها المزيد من السوائل أو الغازات أو الغبار أو الألياف الموصلة أو المعادن الدقيقة
5منع العمل في أماكن الاهتزاز أو التداخل الكهرومغناطيسي.
6تجنب التخزين الطويل الأجل والنقل رأسا على عقب، وتجنب تأثير قوي.
نموذج المحول من النوع الجاف ثلاثي المراحل:
المعيار التقني للمحول من النوع الجاف من ثلاث مراحل:
| النموذج | السعة الاسمية (KVA) | رمز الاتصال | مزيج الجهد (KV) | خسارة بدون حمولة (W) | خسارة الحمل (W) | التيار الحالي بدون حمولة (%) | عائق الدائرة القصيرة (%) | ||
| الجهد العالي | نطاق التقط | الجهد المنخفض | |||||||
| SC ((B) 13-30 | 30 | Yyn0 أو Dyn11 | 11 | ± 5٪ ± 2 × 2.5٪ | 0.4 | 150 | 710 | 2.3 | 4 |
| SC ((B) 13-50 | 50 | 10.5 | 215 | 1000 | 2.2 | ||||
| SC ((B) 13-80 | 80 | 10 | 295 | 1380 | 1.7 | ||||
| SC ((B) 13-100 | 100 | 6.3 | 320 | 1570 | 1.7 | ||||
| SC ((B) 13-125 | 125 | 6 | 375 | 1850 | 1.5 | ||||
| SC ((B) 13-160 | 160 | 430 | 2130 | 1.5 | |||||
| SC ((B) 13-200 | 200 | 495 | 2530 | 1.3 | |||||
| SC ((B) 13-250 | 250 | 575 | 2760 | 1.3 | |||||
| SC ((B) 13-315 | 315 | 705 | 3470 | 1.1 | |||||
| SC ((B) 13-400 | 400 | 785 | 3990 | 1.1 | |||||
| SC ((B) 13-500 | 500 | 930 | 4880 | 1.1 | |||||
| SC ((B) 13-630 | 630 | 1070 | 5880 | 0.9 | |||||
| SC ((B) 13-630 | 630 | 1040 | 5960 | 0.9 | 6 | ||||
| SC ((B) 13-800 | 800 | 1215 | 6960 | 0.9 | |||||
| SC ((B) 13-1000 | 1000 | 1415 | 8130 | 0.9 | |||||
| SC ((B) 13-1250 | 1250 | 1670 | 9690 | 0.9 | |||||
| SC ((B) 13-1600 | 1600 | 1960 | 11730 | 0.9 | |||||
| SC ((B) 13-2000 | 2000 | 2440 | 14450 | 0.7 | |||||
| SC ((B) 13-2500 | 2500 | 2880 | 17170 | 0.7 | |||||
* يمكن تغيير بيانات الجدول حسب الحاجة.
1.شركتنا توفر لك تصميم المشروع وتصميم العملية، وتصميم وتصنيع المنتجات وفقا لخطة شراء المعدات الخاصة بك والاحتياجات المحددة وتدريب الموظفين التقنيين والتشغيليين بالنسبة لك.
2يتم توفير المساعدة عبر الإنترنت للمنتجات التي تم شراؤها حديثًا للتثبيت وإصلاح الأخطاءالمنتجات تحت نظام الخدمة مدى الحياة. إذا حدثت مشاكل في الاستخدام العادي، سنقدم حلول في غضون يوم عمل واحد بعد تلقي ملاحظات المستخدم.سنبذل قصارى جهدنا للوصول إلى المنتج وتشغيل في أقرب وقت ممكنوهناك زيارات منتظمة من قبل الفنيين المحترفين لضمان الاستخدام طويل الأجل، آمنة وموثوقة لمنتجاتنا.
3.نحن نستخدم المواد الأصلية ذات الجودة والعملية والتصنيع في الامتثال الصارممع إدارة الجودة الدولية ISO9001: 2000 لضمان الجودة الممتازة والتركيب السلس!
تأسست شركة TSTY Electric Co.، Ltd في عام 2011وهي شركة صانعة محولات ممتازة وموثوقة في الصين. تقوم الشركة بشكل رئيسي بتطوير وإنتاج المحولات المغمورة بالزيت، المحولات الجافة،محطات فرعية من نوع الصندوق ومجموعات كاملة من المعدات عالية والمنخفضة الجهد.
المعدات التي وضعت في الإنتاج وتشغيل المشروعتدعو إلى توفير الطاقة والذكاء والمعلومات والميكانيزة.مع 71 براءة اختراع نموذج مفيد و 15 براءة اختراع.
مع سنوات من التراكم في صناعة المحولاتوالقدرات القوية على الابتكار التكنولوجي، فإنه يوفر حلول شاملة لصناعة الطاقة الصينية.الشركة هي وحدة شراء رئيسية للمشاريع الوطنية واسعة النطاق مثل شبكة الدولة، إدارة السكك الحديدية الحكومية، مجموعة زينغجو للفحم، مجموعة بينغمي وتحويل المياه من الجنوب إلى الشمال.
|
|
