| الاسم التجاري: | TSTY |
| رقم الطراز: | س13-MRL |
| السعر: | $980.00 - $1,100.00/units |

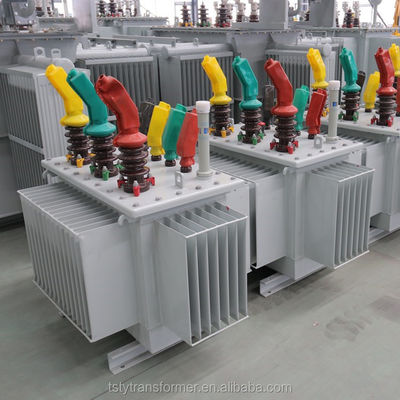

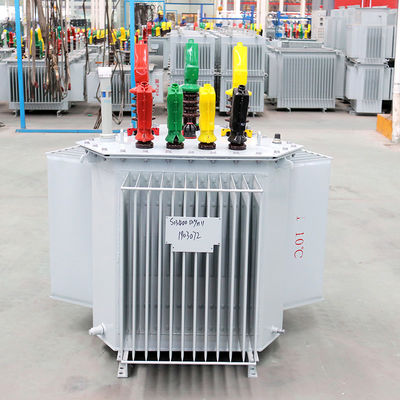

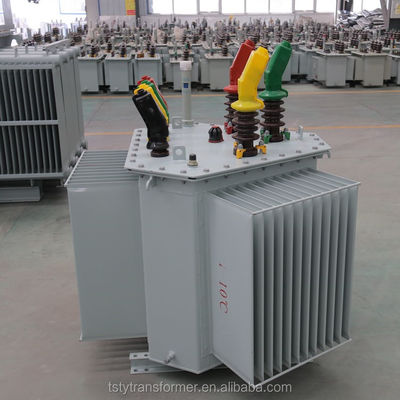

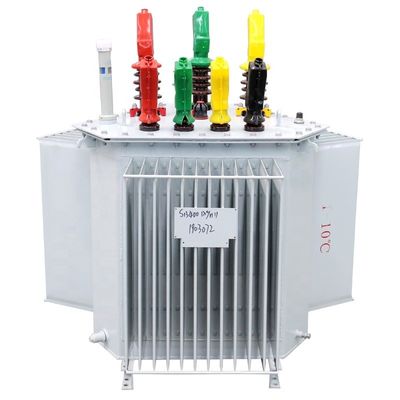

* محول الطاقة الثلاثي الأبعاد من سلسلة S13-MRL هو محول طاقة توفير الطاقة.هو محول توزيع مع ترتيب ثلاثي الأبعاد من النوى الحديدية تجمعها من قبل ثلاثة أحادي الإطار النوى الملتوية من نفس الحجم الهندسي، والقلب الجرح ثلاثي الأبعاد كما الدائرة المغناطيسية.
* محول القلب الثلاثي الأبعاد يعدل بشكل خلاق هيكل الدوائر المغناطيسية المصفوفة وتخطيط ثلاثي المراحل لمحولات الطاقة التقليدية ، ويحسن أداء المنتج.مثلاً، الدائرة المغناطيسية ثلاثية المراحل متماثلة تماما، تأثير توفير الطاقة هو كبير، يتم تقليل الضوضاء إلى حد كبير، وانبعاث الحرارة والحمل الزائدهيكل مضغوط وحجم صغير.
المعدات الخاصة بمحول الطاقة من سلسلة S13-MRL:
1خسارة منخفضة
2.التيار الخالي من الحمل
3ضوضاء تشغيل منخفضة
4مقاومة قصيرة قوية
جسد المحول على شكل مرآة ثلاثية الأبعاد محاطة و مركزها مجهزة بمساميرالتي يتم دمجها مع العزل العلوي والسفلي للنار الحديدية والكتل الخشبية المصفوفة، والتي يمكن أن تقاوم بفعالية الإجهاد الميكانيكي المحوري والإشعاعي خلال الدائرة القصيرة المفاجئة.
معيار محول الطاقة ثلاثي الأبعاد من سلسلة S13-MRL:
IEC60076، GB/T1094، GB/T6451.
سلسلة S13-MRL محول الطاقة ثلاثي الأبعاد للقلب المزدوج البيئة المطبقة:
1درجة حرارة محيطية عالية: +40 درجة مئوية
2درجة حرارة محيطية منخفضة: -25 درجة مئوية
3الارتفاع: <1000m. يمكننا أيضا تخصيص وفقا لطلبك خارج هذا النطاق.
4متوسط الرطوبة النسبية الشهرية: 90% (25 درجة مئوية)
5موقع التثبيت: مصانع كيميائية ومصانع وأماكن نائية وبيئة قاسية.
S13-MRL سلسلة ثلاثية الأبعاد جرح قلب محول الطاقة النموذج التأثير:
المعلم التقني لمحول الطاقة الثلاثي الأبعاد من سلسلة S13-MRL:
| محول الطاقة الثلاثي الأبعاد من سلسلة S13-M.RL | ||||||||||
| النموذج | السعة الاسمية (KVA) | رمز مجموعة الاتصال | مزيج الجهد | خسارة بدون حمولة R ((W) | خسارة الحمل R(W) | تيار بدون حمولة (%) | عائق الجهد ((%) | الوزن الإجمالي (كيلوغرام) | ||
| الجهد العالي ((KV) | نطاق استغلال الجهد العالي | الجهد المنخفض (KV) | ||||||||
| S13-M.RL | 30 | دين11 Yzn11 Yyn0 | 6 6.3 10 10.5 11 | ± 5٪ ± 2 × 2.5٪ | 0.4 | 80 | 600 | 0.3 | 4 | 280 |
| S13-M.RL | 50 | 100 | 870 | 0.24 | 390 | |||||
| S13-M.RL | 63 | 110 | 1040 | 0.23 | 440 | |||||
| S13-M.RL | 80 | 130 | 1250 | 0.22 | 495 | |||||
| S13-M.RL | 100 | 150 | 1500 | 0.21 | 600 | |||||
| S13-M.RL | 125 | 170 | 1800 | 0.2 | 690 | |||||
| S13-M.RL | 160 | 200 | 2200 | 0.19 | 780 | |||||
| S13-M.RL | 200 | 240 | 2600 | 0.18 | 908 | |||||
| S13-M.RL | 250 | 290 | 3050 | 0.17 | 1043 | |||||
| S13-M.RL | 315 | 340 | 3650 | 0.16 | 1190 | |||||
| S13-M.RL | 400 | 410 | 4300 | 0.16 | 1430 | |||||
| S13-M.RL | 500 | 480 | 5150 | 0.16 | 1648 | |||||
| S13-M.RL | 630 | Yyn0 أو Dyn11 | 570 | 6200 | 0.15 | 4.5 | 2027 | |||
| S13-M.RL | 800 | 700 | 7500 | 0.15 | 2316 | |||||
| S13-M.RL | 1000 | 830 | 10300 | 0.14 | 2600 | |||||
| S13-M.RL | 1250 | 970 | 12000 | 0.13 | 2890 | |||||
| S13-M.RL | 1600 | 1170 | 14500 | 0.12 | 3380 | |||||
| S13-M.RL | 2000 | 1360 | 14530 | 0.12 | 3600 | |||||
| S13-M.RL | 2500 | 1500 | 17270 | 0.11 | 3890 | |||||
* يمكن تغيير بيانات الجدول حسب الحاجة.
مساحة لف الألواح منخفضة الجهد:
منطقة تخزين الحاوية:
تثبيت الملف:
التجميع:
الاختبار:
1.شركتنا توفر لك تصميم المشروع وتصميم العملية، وتصميم وتصنيع المنتجات وفقا لخطة شراء المعدات الخاصة بك والاحتياجات المحددة وتدريب الموظفين التقنيين والتشغيليين بالنسبة لك.
2يتم توفير المساعدة عبر الإنترنت للمنتجات التي تم شراؤها حديثًا للتثبيت وإصلاح الأخطاءالمنتجات تحت نظام الخدمة مدى الحياة. إذا حدثت مشاكل في الاستخدام العادي، سنقدم حلول في غضون يوم عمل واحد بعد تلقي ملاحظات المستخدم.سنبذل قصارى جهدنا للوصول إلى المنتج وتشغيل في أقرب وقت ممكنوهناك زيارات منتظمة من قبل الفنيين المحترفين لضمان الاستخدام طويل الأجل، آمنة وموثوقة لمنتجاتنا.
3.نحن نستخدم المواد الأصلية ذات الجودة والعملية والتصنيع في الامتثال الصارممع إدارة الجودة الدولية ISO9001: 2000 لضمان الجودة الممتازة والتركيب السلس!
تأسست شركة TSTY Electric Co. Ltd في عام 2007وهي شركة صانعة محولات ممتازة وموثوقة في الصين. تقوم الشركة بشكل رئيسي بتطوير وإنتاج المحولات المغمورة بالزيت، المحولات الجافة،محطات فرعية من نوع الصندوق ومجموعات كاملة من المعدات عالية والمنخفضة الجهد.
المعدات التي وضعت في الإنتاج وتشغيل المشروعتدعو إلى توفير الطاقة والذكاء والمعلومات والميكانيزة.مع 71 براءة اختراع نموذج مفيد و 15 براءة اختراع.
مع سنوات من التراكم في صناعة المحولاتوالقدرات القوية على الابتكار التكنولوجي، فإنه يوفر حلول شاملة لصناعة الطاقة الصينية.الشركة هي وحدة شراء رئيسية للمشاريع الوطنية واسعة النطاق مثل شبكة الدولة، إدارة السكك الحديدية الحكومية، مجموعة زينغجو للفحم، مجموعة بينغمي وتحويل المياه من الجنوب إلى الشمال.
|
|
