| الاسم التجاري: | TSTY |
| رقم الطراز: | إس سي (ب) 10 |
| السعر: | $1,000.00 - $1,100.00/units |
| Packaging Details: | التعبئة الخشبية. |
تشير سلسلة SCB إلى المحولات الجافة إلى المحولات التي لا يغرق فيها النواة والملفات في زيت العزل.تنقسم طرق التبريد إلى تبريد الهواء الطبيعي (AN) وتبريد الهواء القسري (AF)عند تبريد الهواء الطبيعي ، يمكن أن يعمل المحول بشكل مستمر لفترة طويلة تحت السعة المسموح بها. عند تبريد الهواء القسري ، يمكن أن يتم تشغيل المحول بشكل مستمر.يمكن زيادة قدرة الناتج للمحول بنسبة 50٪ في وقت قصيروهو مناسب لعملية الإفراط في الحمل المتقطع أو عملية الإفراط في الحوادث الطارئة ؛ بسبب الزيادة الكبيرة في فقدان الحمل وجهد المعوق أثناء الإفراط في الحمل ،انها في حالة تشغيل غير اقتصادي، لذلك لا ينبغي الاحتفاظ بها في التشغيل متواصلة زيادة في الحمل لفترة طويلة.
محول الطاقة من النوع الجاف هو واحد من المعدات الهامة في نظام إمداد الطاقة وتوزيع الشركات الصناعية والتعدين والمباني المدنية.
تطبيق محول الطاقة من النوع الجاف:
مناسبة بشكل خاص للأماكن الهامة مثل شبكات الكهرباء الحضرية، المباني العالية، مراكز الأعمال، المسارح، المستشفيات، الفنادق، الأنفاق، مترو الأنفاق، محطات الطاقة تحت الأرض، المحطات، الموانئ،المطارات، محطات فرعية مجتمعة، الخ.
خصائص محول الطاقة من النوع الجاف:
وبما أن الراتنج الايبوكسي هو مادة عازلة صلبة غير قابلة للاشتعال، وقابلة للاشتعال، وقابلة للاطفاء الذاتية، آمنة ونظيفة، فإن المحولات الجافة المصبوبة من الراتنج الايبوكسي خالية من الزيت وغير قابلة للاشتعال،ولديها خسارة تشغيلية منخفضة، مقاومة قوية للدائرة القصيرة، أقل من أعمال الصيانة، وكفاءة عمل عالية، وحجم صغير وضوضاء منخفضة.غالبًا ما يستخدم في الأماكن ذات المتطلبات العالية للأداء مثل الوقاية من الحرائق وحماية الانفجارات ، ولديه الخصائص العملية التالية:
1.إنه آمن، مضاد للحريق، خال من التلوث، ويمكن تشغيلها مباشرة في مركز الحمل
2قوة ميكانيكية عالية، مقاومة قوية للدائرة القصيرة، تفريغ جزئي صغير، استقرار حراري جيد، موثوقية عالية وطول عمر الخدمة;
3خسارة منخفضة، ضوضاء منخفضة، تأثير واضح لتوفير الطاقة، خالية من الصيانة.
4أداء جيد في إبعاد الحرارة، ويمكن زيادة طاقة التشغيل في وقت قصير عند تبريد الهواء القسري ؛
5مقاومة جيدة للرطوبة;
6يمكن تجهيز محولات النوع الجاف بنظام كامل للكشف عن درجة الحرارة وحمايةباستخدام نظام التحكم في درجة حرارة الإشارة الذكية ، يمكن أن يكتشف ويعرض تلقائيًا درجات حرارة التشغيل ذات الصلة للفواصل الثلاثة ،يمكن أن تبدأ تلقائيًا وتوقف المروحةيمكن تثبيت واجهة الاتصال IS485 لتحقيق الكشف اللاسلكي والإدارة الذكية.
7الحجم الصغير، الوزن الخفيف، مساحة أقل وتكلفة تركيب منخفضة.
معيار محول الطاقة من النوع الجاف:
IEC60076، GB/T109411، GB/T17211.
محول الطاقة من النوع الجاف البيئة المطبقة:
1.0-40 (°C) ، الرطوبة النسبية < 70%؛
2الارتفاع: لا يزيد عن 2500 متر
3تجنب المطر، الرطوبة، درجة الحرارة العالية، الحرارة العالية أو أشعة الشمس المباشرة
4.منع العمل في أماكن يكون فيها المزيد من السوائل أو الغازات أو الغبار أو الألياف الموصلة أو المعادن الدقيقة
5منع العمل في أماكن الاهتزاز أو التداخل الكهرومغناطيسي.
6تجنب التخزين الطويل الأجل والنقل رأسا على عقب، وتجنب تأثير قوي.

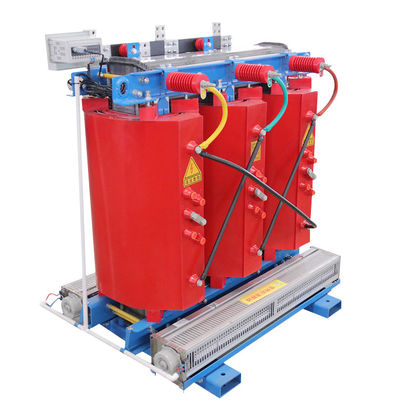

النوع الجاف من محول الطاقة النموذج التأثير:
المعلم التقني لمحول الطاقة من النوع الجاف:
| النموذج | السعة الاسمية (KVA) | رمز الاتصال | مزيج الجهد (KV) | خسارة بدون حمولة (W) | خسارة الحمل (W) | التيار الحالي بدون حمولة (%) | عائق الدائرة القصيرة (%) | ||
| عالية | نطاق التقط | منخفضة | |||||||
| الجهد | الجهد | ||||||||
| SC ((B) 10-30 | 30 | نعم | 11 | ± 5% | 0.4 | 190 | 710 | 2.4 | 4 |
| أس سي(ب)10-50 | 50 | أو | 10.5 | ± 2 × 2.5٪ | 270 | 1000 | 2.4 | ||
| أس سي(ب)10-80 | 80 | دين11 | 10 | 370 | 1380 | 1.8 | |||
| أس سي(ب)10-100 | 100 | 6.3 | 400 | 1570 | 1.8 | ||||
| أس سي(ب)10-125 | 125 | 6 | 470 | 1850 | 1.6 | ||||
| أس سي(ب)10-160 | 160 | 550 | 2130 | 1.6 | |||||
| أس سي(ب)10-200 | 200 | 630 | 2530 | 1.4 | |||||
| أس سي(ب)10-250 | 250 | 720 | 2760 | 1.4 | |||||
| أس سي(ب)10-315 | 315 | 880 | 3470 | 1.2 | |||||
| أس سي(ب)10-400 | 400 | 980 | 3990 | 1.2 | |||||
| أس سي(ب)10-500 | 500 | 1160 | 4880 | 1.2 | |||||
| أس سي(ب)10-630 | 630 | 1350 | 5880 | 1 | |||||
| أس سي(ب)10-630 | 630 | 1300 | 5960 | 1 | 6 | ||||
| أس سي(ب)10-800 | 800 | 1520 | 6960 | 1 | |||||
| أس سي(ب)10 إلى 1000 | 1000 | 1770 | 8130 | 1 | |||||
| أس سي(ب)10-1250 | 1250 | 2090 | 9690 | 1 | |||||
| أس سي(ب)10-1600 | 1600 | 2450 | 11730 | 1 | |||||
| أس سي(ب)10-2000 | 2000 | 3050 | 14450 | 0.8 | |||||
| أس سي(ب)10-2500 | 2500 | 3600 | 17170 | 0.8 | |||||
| أس سي(ب)10-1600 | 1600 | 2450 | 12900 | 1 | 8 | ||||
| أس سي(ب)10-2000 | 2000 | 3050 | 15890 | 0.8 | |||||
| أس سي(ب)10-2500 | 2500 | 3600 | 18890 | 0.8 | |||||
* يمكن تغيير بيانات الجدول حسب الحاجة.

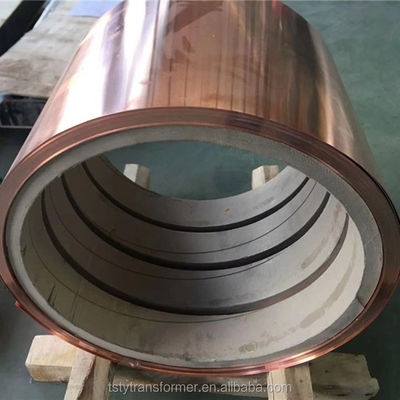

مساحة لف الألواح ذات الجهد العالي والمنخفض:
تصنيع مواد العزل:
تخزين العفن:

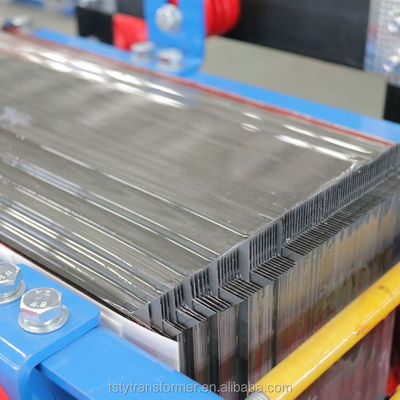

قلب حديدي:

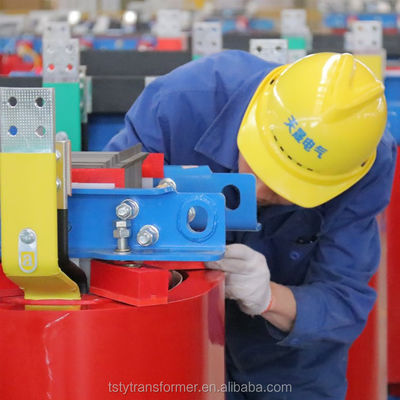

التجميع:

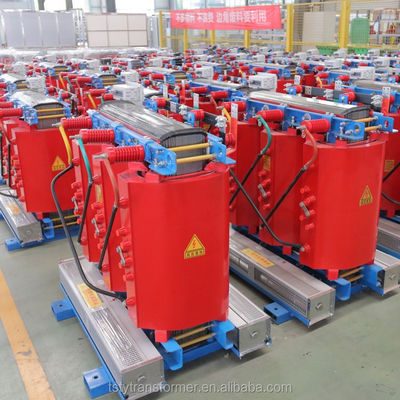

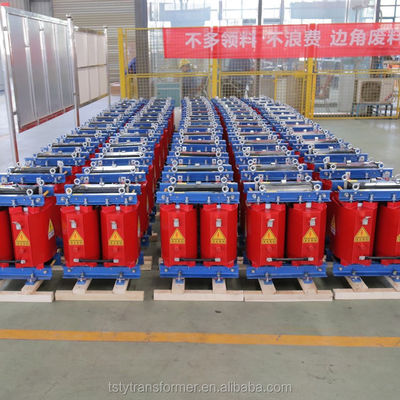

الاختبار:
1.شركتنا توفر لك تصميم المشروع وتصميم العملية، وتصميم وتصنيع المنتجات وفقا لخطة شراء المعدات الخاصة بك والاحتياجات المحددة وتدريب الموظفين التقنيين والتشغيليين بالنسبة لك.
2يتم توفير المساعدة عبر الإنترنت للمنتجات التي تم شراؤها حديثًا للتثبيت وإصلاح الأخطاءالمنتجات تحت نظام الخدمة مدى الحياة. إذا حدثت مشاكل في الاستخدام العادي، سنقدم حلول في غضون يوم عمل واحد بعد تلقي ملاحظات المستخدم.سنبذل قصارى جهدنا للوصول إلى المنتج وتشغيل في أقرب وقت ممكنوهناك زيارات منتظمة من قبل الفنيين المحترفين لضمان الاستخدام طويل الأجل، آمنة وموثوقة لمنتجاتنا.
3.نحن نستخدم المواد الأصلية ذات الجودة والعملية والتصنيع في الامتثال الصارممع إدارة الجودة الدولية ISO9001: 2000 لضمان الجودة الممتازة والتركيب السلس!
تأسست شركة TSTY Electric Co. Ltd في عام 2007وهي شركة صانعة محولات ممتازة وموثوقة في الصين. تقوم الشركة بشكل رئيسي بتطوير وإنتاج المحولات المغمورة بالزيت، المحولات الجافة،محطات فرعية من نوع الصندوق ومجموعات كاملة من المعدات عالية والمنخفضة الجهد.
المعدات التي وضعت في الإنتاج وتشغيل المشروعتدعو إلى توفير الطاقة والذكاء والمعلومات والميكانيزة.مع 71 براءة اختراع نموذج مفيد و 15 براءة اختراع.
مع سنوات من التراكم في صناعة المحولاتوالقدرات القوية على الابتكار التكنولوجي، فإنه يوفر حلول شاملة لصناعة الطاقة الصينية.الشركة هي وحدة شراء رئيسية للمشاريع الوطنية واسعة النطاق مثل شبكة الدولة، إدارة السكك الحديدية الحكومية، مجموعة زينغجو للفحم، مجموعة بينغمي وتحويل المياه من الجنوب إلى الشمال.
|
|
