| الاسم التجاري: | TSTY |
| رقم الطراز: | S11 |
| السعر: | $980.00 - $1,100.00/units |
| Packaging Details: | التعبئة الخشبية. |
* تم إنتاج هذا النموذج وفقا لمعايير GB الوطنية الصينية ومعايير IEC الدولية.
* يستخدم الزيت كوسيلة عزل رئيسية للمحول ، ويعتمد على الزيت كوسيلة تبريد ، مثل التبريد الطبيعي المغمور بالزيت ، التبريد الهوائي المغمور بالزيت ،تبريد المياه المغمورة بالزيت وتداول الزيت القسري، إلخ

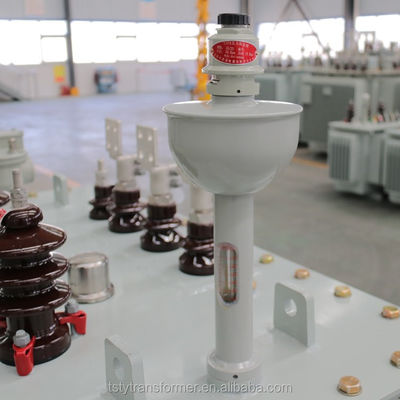

* المكونات الرئيسية: القلب الحديدي ، التلف ، خزان الوقود ، وسادة الزيت ، جهاز التنفس ، أنبوب مضاد للانفجار (صمام إطلاق الضغط) ، المشعّل ، غلاف عازل ، مفتاح الصنبور ، رلاي الغاز ، مقياس الحرارةمطهر للزيت، إلخ
* تستخدم على نطاق واسع في المباني العالية، والمراكز التجارية، والمترو، والمطارات، والمحطات، والمؤسسات الصناعية والتعدينية، ومنصات الحفر ومنصات إنتاج النفط؛مناسبة بشكل خاص للاستخدام في الأجهزة القابلة للاشتعال، والبيئات المتفجرة وغيرها من البيئات القاسية.
خصائص المنتج:
محول الطاقة المغمور بالزيت المختوم بالكامل من سلسلة S11 الذي طورته وأنتجته الشركة له مزايا انخفاض الخسائر وانخفاض الضوضاء والكفاءة العالية ،والتي يمكن أن تحقق آثار جيدة لتوفير الطاقة وتقليل التلوث.
بالمقارنة مع المحولات العادية المغمورة بالزيت، المحولات المختومة بالكامل تتخلص من المحافظ على الزيت.يتم ضبط وتعويض تغير حجم الزيت تلقائيًا بواسطة مرونة الصفحة المموجة من خزان الزيت المموجيتم عزل المحول من الهواء لمنع وتباطؤ تدهور الزيت وتقدم العزل من أجل تعزيز موثوقية التشغيل.والحفاظ على التشغيل الطبيعي دون صيانة.
1يتم طلاء قلب المحول بأوراق فولاذ السيليكون المستوردة المسالجة باردة، مما يقلل إلى حد كبير من خسارة عدم الحمل والتيار بدون حمولة.القلب ملزمة لضمان ضيق القلب وتقليل الضوضاء.
2يتم تصنيع الملفوفات عالية والمنخفضة الجهد من النحاس الخالي من الأكسجين ، وتعتمد الملفوفات منخفضة الجهد من 500kVA وأقل على هيكل أسطواني مزدوج الطبقات.630kVA وما فوق تعتمد هيكل دوامة مزدوجة أو هيكل أربعة، التلفيف عالية الجهد يتبنى بنية أسطوانية متعددة الطبقات.
3مجموعة اتصال المحول تستخدم Dyn11 لتقليل تأثير الهرمونيات على شبكة الكهرباء وتحسين نوعية إمدادات الطاقة.
4المحول هو هيكل مغلق تماما، مما يطيل عمر الخدمة، لا يتطلب النوى معلقة والصيانة.
5القيمة المقاسة للضوضاء أقل من المعيار. بعد أن تم نقل هذه السلسلة من المحولات بشكل طبيعي، يمكن تثبيت الأجزاء ذات الصلة دون فحص الأساس،ويمكنها أن تدخل في التشغيل بمجرد أن يكون اختبار القبول مؤهل.
معيار المنتج:
GB 1094 محول الطاقة
GB/T 15164 دليل تحميل محول الطاقة الغمر بالزيت
GB/T 6451 المعايير والمتطلبات التقنية لمحول الطاقة ثلاثي المراحل المغمور بالزيت
GB 2536 زيت المحول
GB 311.1 التنسيق العازل لمعدات نقل الطاقة عالية الجهد وتحويلها
GB 10237 مستوى العزل لمحول الطاقة والفجوة الجوية للعزل الخارجي في اختبار العزل
DL/T 572 لوائح تشغيل المحول
البيئة المطبقة:
1درجة حرارة المحيط العالية: +40 درجة مئوية
2درجة حرارة البيئة المنخفضة: -25 درجة مئوية
3الارتفاع: < 1000 متر
4متوسط الرطوبة النسبية الشهرية: 90% (20 درجة مئوية)
5مكان التثبيت: تثبيت في مكان لا يوجد فيه حريق أو خطر انفجار أو تلوث خطير أو تآكل كيميائي أو اهتزازات شديدة، في الداخل أو في الخارج.
النموذج:
المعلم التقني:
| المعيار الفني للمحولات S11 السلسلة 35kv بدون حمولة للتحكم في الجهد | |||||||||||
| السعة الاسمية (KVA) | مزيج الجهد | رمز مجموعة الاتصال | خسارة بدون حمولة R ((W) | خسارة الحمل R(W) | عائق الجهد ((%) | تيار بدون حمولة (%) | L*W*H | الأجزاء النشطة الوزن (كغ) * وزن الزيت (كغ) | الوزن الإجمالي (كيلوغرام) | ||
| الجهد العالي ((KV) | نطاق استغلال الجهد العالي | الجهد المنخفض (KV) | |||||||||
| 50 | 35 38.5 | ± 5٪ ± 2 × 2.5٪ | 0.4 | دين11 يين0 | 160 | 1200/1140 | 6.5 | 1.3 | 1195*935*1825 | 300*330 | 860 |
| 100 | 230 | 2010/1910 | 1.1 | 1200*995*1935 | 470*383 | 1130 | |||||
| 125 | 270 | 2370/2260 | 1.1 | 1235*940*1955 | 550*465 | 1335 | |||||
| 160 | 280 | 2820/2680 | 1 | 1285*895*1950 | 580*485 | 1475 | |||||
| 200 | 340 | 3320/3160 | 1 | 1310*1150*1985 | 680*595 | 1755 | |||||
| 250 | 400 | 3950/3760 | 0.95 | 1450*1090*2010 | 860*650 | 2000 | |||||
| 315 | 480 | 4750/4530 | 0.95 | 1930*1065*2320 | 980*765 | 2290 | |||||
| 400 | 580 | 5740/5470 | 0.85 | 1850*1165*2015 | 1170*885 | 2725 | |||||
| 500 | 680 | 6910/6580 | 0.85 | 2045*1205*2415 | 1340*960 | 3090 | |||||
| 630 | 830 | 7860 | 0.65 | 2085*1240*2515 | 1550*895 | 3810 | |||||
| 800 | 980 | 9400 | 0.65 | 2305*1615*2685 | 1990*1030 | 4510 | |||||
| 1000 | 1150 | 11500 | 0.65 | 2545*1540*2590 | 2415*1475 | 5055 | |||||
| 1250 | 1400 | 13900 | 0.6 | 2495*2010*2675 | 2480*1405 | 5290 | |||||
| 1600 | 1690 | 16600 | 0.6 | 2680*2100*2770 | 2600*1490 | 5450 | |||||
| 2000 | 1990 | 19700 | 0.55 | 2790*2180*2860 | 2720*1590 | 5600 | |||||
| 2500 | 2360 | 23200 | 0.55 | 2900*2290*2980 | 2830*1720 | 5760 | |||||
| ملاحظة: 1. الأبعاد والوزن خاضعين للتغيير حسب الحاجة. والبيانات الواردة في الجدولين خاضعة لوثائق المصنع.للمحولات ذات السعة الاسمية 500kVA أو أقل، قيمة فقدان الحمل فوق الخط الشعبي في الجدول تنطبق على مجموعة اتصال Dyn11 أو Yzn11 ، وقيمة فقدان الحمل تحت الخط الشعبي تنطبق على مجموعة اتصال Yyn0. 3عندما يكون معدل الحمل المتوسط للمحول بين 35-40٪ ، يمكن الحصول على أعلى كفاءة تشغيل باستخدام قيمة الخسارة في الجدول. | |||||||||||
مساحة لف الألواح منخفضة الجهد:
منطقة تخزين الحاوية:
تثبيت الملف:
التجميع:
الاختبار:
1.شركتنا توفر لك تصميم المشروع وتصميم العملية، وتصميم وتصنيع المنتجات وفقا لخطة شراء المعدات الخاصة بك والاحتياجات المحددة وتدريب الموظفين التقنيين والتشغيليين بالنسبة لك.
2يتم توفير المساعدة عبر الإنترنت للمنتجات التي تم شراؤها حديثًا للتثبيت وإصلاح الأخطاءالمنتجات تحت نظام الخدمة مدى الحياة. إذا حدثت مشاكل في الاستخدام العادي، سنقدم حلول في غضون يوم عمل واحد بعد تلقي ملاحظات المستخدم.سنبذل قصارى جهدنا للوصول إلى المنتج وتشغيل في أقرب وقت ممكنوهناك زيارات منتظمة من قبل الفنيين المحترفين لضمان الاستخدام طويل الأجل، آمنة وموثوقة لمنتجاتنا.
3.نحن نستخدم المواد الأصلية ذات الجودة والعملية والتصنيع في الامتثال الصارممع إدارة الجودة الدولية ISO9001: 2000 لضمان الجودة الممتازة والتركيب السلس!
تأسست شركة TSTY Electric Co. Ltd في عام 2007وهي شركة صانعة محولات ممتازة وموثوقة في الصين. تقوم الشركة بشكل رئيسي بتطوير وإنتاج المحولات المغمورة بالزيت، المحولات الجافة،محطات فرعية من نوع الصندوق ومجموعات كاملة من المعدات عالية والمنخفضة الجهد.
المعدات التي وضعت في الإنتاج وتشغيل المشروعتدعو إلى توفير الطاقة والذكاء والمعلومات والميكانيزة.مع 71 براءة اختراع نموذج مفيد و 15 براءة اختراع.
مع سنوات من التراكم في صناعة المحولاتوالقدرات القوية على الابتكار التكنولوجي، فإنه يوفر حلول شاملة لصناعة الطاقة الصينية.الشركة هي وحدة شراء رئيسية للمشاريع الوطنية واسعة النطاق مثل شبكة الدولة، إدارة السكك الحديدية الحكومية، مجموعة زينغجو للفحم، مجموعة بينغمي وتحويل المياه من الجنوب إلى الشمال.
|
|
