| الاسم التجاري: | TSTY |
| رقم الطراز: | S11 |
| السعر: | $950.00 - $999.00/units |
| Packaging Details: | التعبئة الخشبية. |

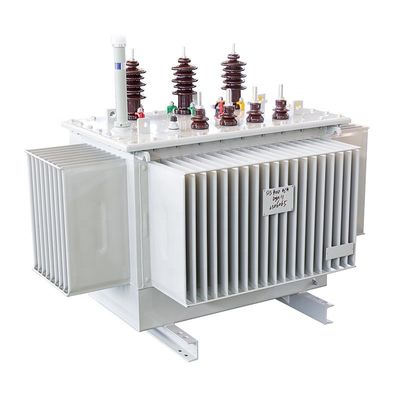

11kv 440v 5000kva المحول الكهربائي المملوء بالزيت المحولات الكهربائية ثلاثية المراحل المغمورة بالزيت
* تم إنتاج هذا النموذج وفقا لمعايير GB الوطنية الصينية ومعايير IEC الدولية.
* يستخدم الزيت كوسيلة عازلة رئيسية للمحول ، ويعتمد على الزيت كوسيلة تبريد ، مثل التبريد الطبيعي المغمور بالزيت ، التبريد الهوائي المغمور بالزيت ، إلخ.
* تستخدم على نطاق واسع في المصانع الكيميائية والمصانع والأماكن النائية وغيرها من البيئات القاسية.
خصائص المنتج:
محول الطاقة المغمور بالزيت المختوم بالكامل من سلسلة S11 الذي طورته وأنتجته الشركة له مزايا انخفاض الخسائر وانخفاض الضوضاء والكفاءة العالية ،والتي يمكن أن تحقق آثار جيدة لتوفير الطاقة وتقليل التلوث.
يتم عزل المحول عن الهواء لمنع وتباطؤ تدهور الزيت وتقدم العزل من أجل تعزيز موثوقية التشغيل.والحفاظ على التشغيل الطبيعي دون صيانة.
1يتم طلاء قلب المحول بألواح صلبية من السيليكون عالية الجودة، مما يقلل إلى حد كبير من خسارة عدم الحمل والتيار بدون حمولة.القلب ملزمة لضمان ضيق القلب وتقليل الضوضاء.
2يتم تصنيع الملفوفات عالية والمنخفضة الجهد من النحاس الخالي من الأكسجين ، وتعتمد الملفوفات منخفضة الجهد من 500kVA وأقل على هيكل أسطواني مزدوج الطبقات.630kVA وما فوق تعتمد هيكل دوامة مزدوجة أو هيكل أربعة، التلفزيون عالي الجهد يعتمد بنية أسطوانية متعددة الطبقات. 1000kVA وما فوق يمكن أن تتبنى التلفزيون.
3مجموعة اتصال المحول تستخدم Dyn11 لتقليل تأثير الهرمونيات على شبكة الكهرباء وتحسين نوعية إمدادات الطاقة.
4.المحول هو هيكل مغلق بالكامل ، مما يطيل عمر الخدمة. يتم إضافة آلية تحديد الموقع إلى الجسم لمنع الانتقال أثناء النقل.يتم تجهيز جميع أجهزة التثبيت بمحار التثبيت لضمان عدم تفكيك الأجهزة التثبيتية أثناء التشغيل الطويل الأجل.، الذي يفي بمتطلب عدم تعليق النواة.
5القيمة المقاسة للضوضاء أقل من المعيار. بعد أن تم نقل هذه السلسلة من المحولات بشكل طبيعي، يمكن تثبيت الأجزاء ذات الصلة دون فحص الأساس،ويمكنها أن تدخل في التشغيل بمجرد أن يكون اختبار القبول مؤهل.
معيار المنتج:
GB/T 1094 محول الطاقة
GB/T 15164 دليل تحميل محول الطاقة الغمر بالزيت
GB/T 6451 المعايير والمتطلبات التقنية لمحول الطاقة ثلاثي المراحل المغمور بالزيت
GB/T 2536 زيت المحول
GB/T 311.1 تنسيق العزل لمعدات نقل الطاقة عالية الجهد وتحويلها
GB/T 10237 مستوى العزل لمحول الطاقة والفجوة الجوية للعزل الخارجي في اختبار العزل
DL/T 572 لوائح تشغيل المحول
IEC60076
البيئة المطبقة:
1درجة حرارة المحيط العالية: +40 درجة مئوية
2درجة حرارة البيئة المنخفضة: -25 درجة مئوية
3.الارتفاع: <1000m. يمكننا أيضا تخصيص وفقا لطلبك خارج هذا النطاق.
4متوسط الرطوبة النسبية الشهرية: 90% (20 درجة مئوية)
5موقع التثبيت:مصانع كيميائية ومصانع وأماكن نائية وبيئات قاسية أخرى.
النموذج:
المعلم التقني:
| المعلم التقني لمحول تنظيم الجهد بدون حمولة من سلسلة S11 20kv | ||||||||
| السعة الاسمية (KVA) | مزيج الجهد | رمز مجموعة الاتصال | خسارة بدون حمولة R ((W) | خسارة الحمل R(W) | عائق الجهد ((%) | تيار بدون حمولة (%) | ||
| الجهد العالي ((KV) | نطاق استغلال الجهد العالي | الجهد المنخفض (KV) | ||||||
| 30 | 20 | 0.4 | 90 | 690/660 | 5.5 | 2.1 | ||
| 50 | 130 | 1010/960 | 2 | |||||
| 63 | 150 | 1200/1150 | 1.9 | |||||
| 80 | 180 | 1440/1370 | 1.8 | |||||
| 100 | 200 | 1730/1650 | 1.6 | |||||
| 125 | 240 | 2080/1980 | 1.5 | |||||
| 160 | دين11 | 290 | 2540/2420 | 1.4 | ||||
| 200 | ± 5% | Yzn11 | 340 | 3000/2860 | 1.3 | |||
| 250 | ± 2 × 2.5٪ | نعم | 400 | 3520/3350 | 1.2 | |||
| 315 | 480 | 4210/4010 | 1.1 | |||||
| 400 | 570 | 4970/4730 | 1 | |||||
| 500 | 680 | 5940/5660 | 1 | |||||
| 630 | 810 | 6820 | 6 | 0.9 | ||||
| 800 | 980 | 8250 | 0.8 | |||||
| 1000 | 1150 | 11330 | 0.7 | |||||
| 1250 | 1380 | 13200 | 0.7 | |||||
| 1600 | 1660 | 15950 | 0.6 | |||||
| 2000 | 1950 | 19140 | 0.6 | |||||
| 2500 | 2340 | 22200 | 0.5 | |||||
| ملاحظة: يمكن تغيير البيانات الواردة في الجدول حسب الحاجة. | ||||||||
1.شركتنا توفر لك تصميم المشروع وتصميم العملية، وتصميم وتصنيع المنتجات وفقا لخطة شراء المعدات الخاصة بك والاحتياجات المحددة وتدريب الموظفين التقنيين والتشغيليين بالنسبة لك.
2يتم توفير المساعدة عبر الإنترنت للمنتجات التي تم شراؤها حديثًا للتثبيت وإصلاح الأخطاءالمنتجات تحت نظام الخدمة مدى الحياة. إذا حدثت مشاكل في الاستخدام العادي، سنقدم حلول في غضون يوم عمل واحد بعد تلقي ملاحظات المستخدم.سنبذل قصارى جهدنا للوصول إلى المنتج وتشغيل في أقرب وقت ممكنوهناك زيارات منتظمة من قبل الفنيين المحترفين لضمان الاستخدام طويل الأجل، آمنة وموثوقة لمنتجاتنا.
3.نحن نستخدم المواد الأصلية ذات الجودة والعملية والتصنيع في الامتثال الصارممع إدارة الجودة الدولية ISO9001: 2000 لضمان الجودة الممتازة والتركيب السلس!
تأسست شركة TSTY Electric Co.، Ltd في عام 2011وهي شركة صانعة محولات ممتازة وموثوقة في الصين. تقوم الشركة بشكل رئيسي بتطوير وإنتاج المحولات المغمورة بالزيت، المحولات الجافة،محطات فرعية من نوع الصندوق ومجموعات كاملة من المعدات عالية والمنخفضة الجهد.
المعدات التي وضعت في الإنتاج وتشغيل المشروعتدعو إلى توفير الطاقة والذكاء والمعلومات والميكانيزة.مع 71 براءة اختراع نموذج مفيد و 15 براءة اختراع.
مع سنوات من التراكم في صناعة المحولاتوالقدرات القوية على الابتكار التكنولوجي، فإنه يوفر حلول شاملة لصناعة الطاقة الصينية.الشركة هي وحدة شراء رئيسية للمشاريع الوطنية واسعة النطاق مثل شبكة الدولة، إدارة السكك الحديدية الحكومية، مجموعة زينغجو للفحم، مجموعة بينغمي وتحويل المياه من الجنوب إلى الشمال.
|
|
