| الاسم التجاري: | TSTY |
| رقم الطراز: | S11 |
| السعر: | $1,000.00/units 1-1 units |
| Packaging Details: | التعبئة الخشبية. |

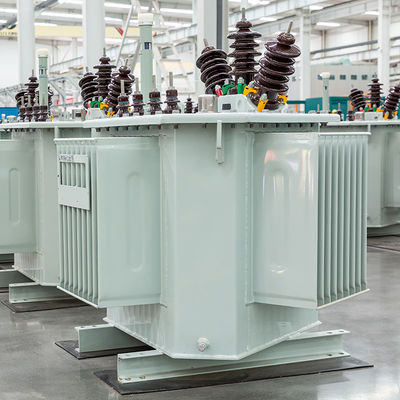

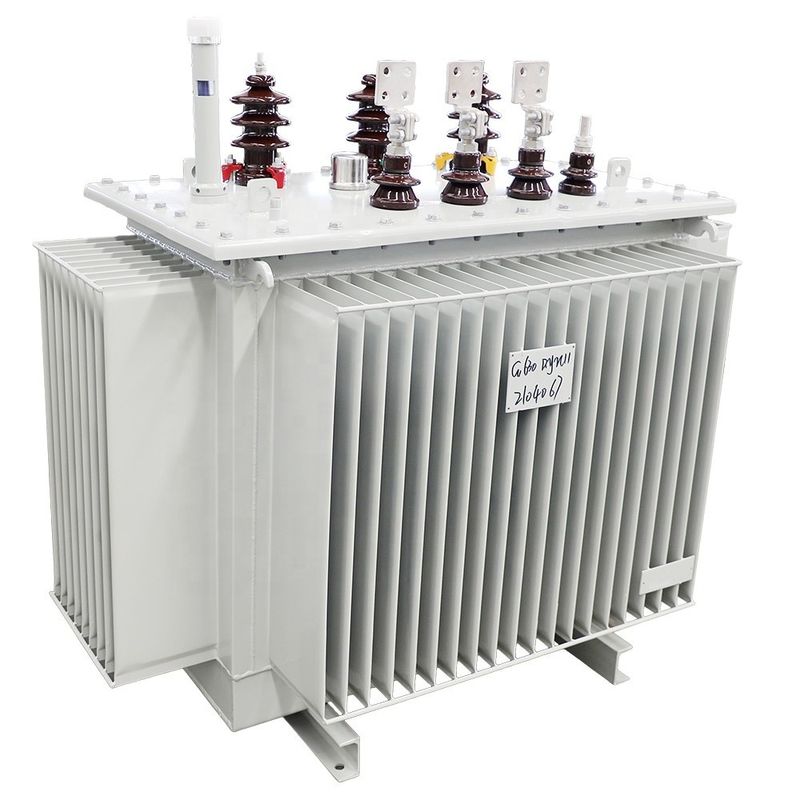

المعلم التقني للمحولات S11 السلسلة 6kv - 11kv بدون تحميل تنظيم الجهد | ||||||||||||||||||
السعة الاسمية (KVA) | مزيج الجهد | رمز مجموعة الاتصال | خسارة بدون حمولة R ((W) | خسارة الحمل R(W) | عائق الجهد ((%) | تيار بدون حمولة (%) | L*W*H | |||||||||||
الجهد العالي ((KV) | نطاق استغلال الجهد العالي | الجهد المنخفض (KV) | ||||||||||||||||
30 | 6 6.3 10 10.5 11 | ± 5٪ ± 2 × 2.5٪ | 0.4 | 480480Dyn11 Yzn11 Yyn0 | 100 | 630/600 | 4 | 2.8 | 980*735*1145 | |||||||||
50 | 130 | 910/870 | 2.5 | 1017*758*1205 | ||||||||||||||
63 | 150 | 1090/1040 | 2.4 | 1035*785*1285 | ||||||||||||||
80 | 180 | 1310/1250 | 2.2 | 1065*800*1290 | ||||||||||||||
100 | 200 | 1580/1500 | 2.1 | 1072*820*1305 | ||||||||||||||
125 | 240 | 1890/1800 | 2 | 1155*1105*1310 | ||||||||||||||
160 | 280 | 2310/2200 | 1.9 | 1235*850*1535 | ||||||||||||||
200 | 340 | 2730/2600 | 1.8 | 1282*860*1557 | ||||||||||||||
250 | 400 | 3200/3050 | 1.7 | 1310*940*1605 | ||||||||||||||
315 | 480 | 3830/3650 | 4 | 1.6 | 1465*1120*1915 | |||||||||||||
400 | 570 | 4520/4300 | 1.5 | 1440*1165*1725 | ||||||||||||||
500 | 680 | 5410/5150 | 1.4 | 1510*1250*1845 | ||||||||||||||
630 | 810 | 6200 | 4.5 | 1.3 | 1650*1140* 1920 | |||||||||||||
800 | 980 | 7500 | 1.2 | 2125*1175*2315 | ||||||||||||||
1000 | 1150 | 10300 | 1.1 | 2150*1380*2570 | ||||||||||||||
1250 | 1360 | 12000 | 1 | 2355*1485*2570 | ||||||||||||||
1600 | 1640 | 14500 | 0.9 | 2335*1750*2630 | ||||||||||||||
2000 | 1940 | 18300 | 5 | 0.4 | 1940 * 1400 * 1700 | |||||||||||||
2500 | 2290 | 21200 | 0.4 | 2050*1480*1800 | ||||||||||||||
ملاحظة: يمكن تغيير البيانات الواردة في الجدول حسب الحاجة. | ||||||||||||||||||
|
|
