| الاسم التجاري: | TSTY |
| رقم الطراز: | الموسم 11، الموسم 13 |
| السعر: | $1,000.00/units 1-1 units |
TSTY Eأناإيكtرأناج جo., (ل)tد

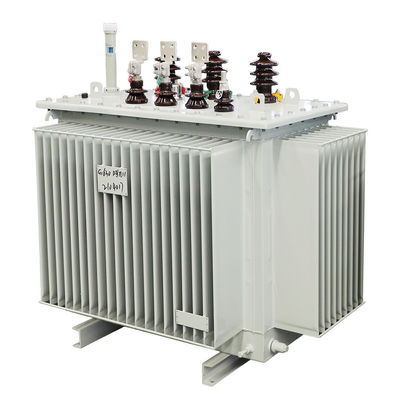

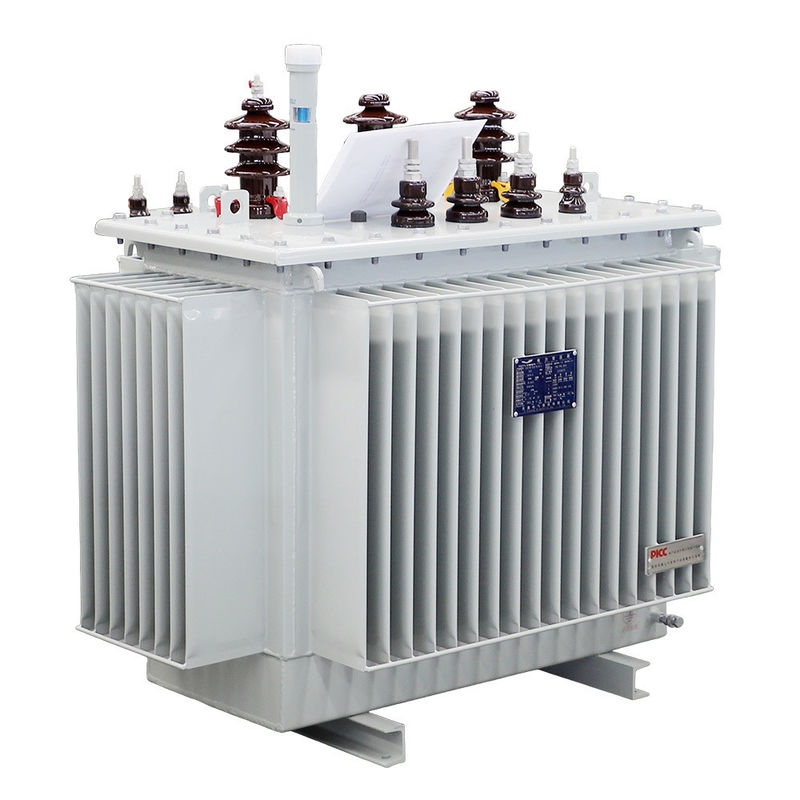

المحول من النوع S9-M يقدم تقنية دولية جديدة، يتبنى نوع مغلق مليء بالزيت بالكامل، بدون محافظ زيت،والمتحول يغير جسم الزيت بسبب تغير درجة الحرارة والحمل، والتي يتم تعديلها بالكامل من خلال مرونة خزان المحول. فقدان عدم حمولة المحول أقل بنسبة 30٪ من المحول ،ولديه مقاومة قوية للبرق ومقاومة للاختصارتأثير توفير الطاقة أكثر وضوحا، وتقليل الحجم الخارجي للمحول.
تصميم الرسم
| المعلم التقني للمحولات S11 السلسلة 6kv - 11kv بدون تحميل تنظيم الجهد | ||||||||||||
| السعة الاسمية (KVA) | مزيج الجهد | رمز مجموعة الاتصال | بدون حمولة (W) | خسارة الحمل (W) | عائق الجهد ((%) | تيار بدون حمولة (%) | (ملم) | القياس الأفقي*العمودي (ملم) | الأجزاء النشطة الوزن (كغ) * وزن الزيت (كغ) | الوزن الإجمالي (كيلوغرام) | ||
| الجهد العالي ((KV) | نطاق استغلال الجهد العالي | الجهد المنخفض (KV) | ||||||||||
| 30 | 6 6.3 10 10.5 11 | ± 5٪ ± 2 × 2.5٪ | 0.4 | دين11 Yzn11 Yyn0 | 100 | 630/600 | 4 | 2.8 | 980*735*1145 | 400*400 | 178*78 | 355 |
| 50 | 130 | 910/870 | 2.5 | 1017*758*1205 | 450*400 | 240*92 | 415 | |||||
| 63 | 150 | 1090/1040 | 2.4 | 1035*785*1285 | 450*400 | 285*105 | 505 | |||||
| 80 | 180 | 1310/1250 | 2.2 | 1065*800*1290 | 450*400 | 330*110 | 540 | |||||
| 100 | 200 | 1580/1500 | 2.1 | 1072*820*1305 | 450*400 | 345*116 | 590 | |||||
| 125 | 240 | 1890/1800 | 2 | 1155*1105*1310 | 450*400 | 415*135 | 705 | |||||
| 160 | 280 | 2310/2200 | 1.9 | 1235*850*1535 | 550*550 | 485*135 | 835 | |||||
| 200 | 340 | 2730/2600 | 1.8 | 1282*860*1557 | 550*550 | 582*168 | 965 | |||||
| 250 | 400 | 3200/3050 | 1.7 | 1310*940*1605 | 550*550 | 695*210 | 1135 | |||||
| 315 | 480 | 3830/3650 | 1.6 | 1465*1120*1915 | 660*650 | 855*255 | 1520 | |||||
| 400 | 570 | 4520/4300 | 1.5 | 1440*1165*1725 | 660*650 | 950*295 | 1590 | |||||
| 500 | 680 | 5410/5150 | 1.4 | 1510*1250*1845 | 660*650 | 1150*320 | 1905 | |||||
| 630 | 810 | 6200 | 4.5 | 1.3 | 1650*1140* 1920 | 660*650 | 1500*435 | 2015 | ||||
| 800 | 980 | 7500 | 1.2 | 2125*1175*2315 | 820*820 | 1910*760 | 3510 | |||||
| 1000 | 1150 | 10300 | 1.1 | 2150*1380*2570 | 820*820 | 2125*880 | 3850 | |||||
| 1250 | 1360 | 12000 | 1 | 2355*1485*2570 | 820*820 | 2605*960 | 4610 | |||||
| 1600 | 1640 | 14500 | 0.9 | 2335*1750*2630 | 820*820 | 3125*1150 | 5420 | |||||
| 2000 | 1940 | 18300 | 5 | 0.4 | 1940 * 1400 * 1700 | 820*820 | 2420*780 | 4200 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2050*1480*1800 | 820*820 | 2560*780 | 4680 | |||||
| الملاحظة: المعيار مخصص للإشارة فقط، إذا كان أي تغييرات يجب أن تتبع البيانات التقنية المصنعة. | ||||||||||||
GB/T 1094.1~2-1996 محول الطاقة
GB/T 1094.3.5-2003 محول الطاقة
GB/T6451-2008 المعايير والمتطلبات التقنية لمحولات الطاقة ثلاثية المراحل المغمورة بالزيت
IEC60076
1درجة حرارة المحيط العالية: +40 درجة مئوية
2درجة حرارة البيئة المنخفضة: -25 درجة مئوية
3الارتفاع: < 1000 متر
4متوسط الرطوبة النسبية الشهرية: 90% (20 درجة مئوية)
5مكان التثبيت: تستخدم في المصانع الكيميائية والمصانع والأماكن النائية والبيئة القاسية.
منتج النجم
حالة العميل
احصل على اقتباس
شركة "تي إس تي واي إلكتريك" المحدودةتأسست في عام 2011 وهي شركة ممتازة وموثوقة في صناعة المحولات في الصين. تقوم الشركة بشكل رئيسي بتطوير وإنتاج المحولات المغمورة بالزيت ، المحولات الجافة ،محطات فرعية من نوع الصندوق ومجموعات كاملة من المعدات عالية والمنخفضة الجهد.

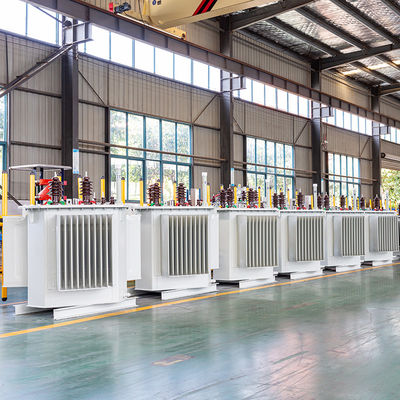

تمتلك الشركة ثلاثة مناطق مصانع A،B، وC بمساحة بناء إجمالية تبلغ 60.000 متر مربع. المصنع A ينتج بشكل رئيسي المحولات المغمورة بالزيت، المصنع B ينتج بشكل رئيسي المحولات الجافة،محطات فرعية من نوع الصندوقووحدات حزم عالية ومنخفضة الجهد
